Вопросы

Укажите индикаторы, отображающие состояние контакторов подключения электродвигателей.

Ответ

KM1, KM11–KM15

Вопросы

ТЧМ на кадре ПНЕВМАТИЧЕСКОЕ ОБОРУДОВАНИЕ нажал на клавишу 8 – Силовая схема. Определите отображаемую информацию.

Ответ

Информация о состоянии контролируемого пневмооборудования

Вопросы

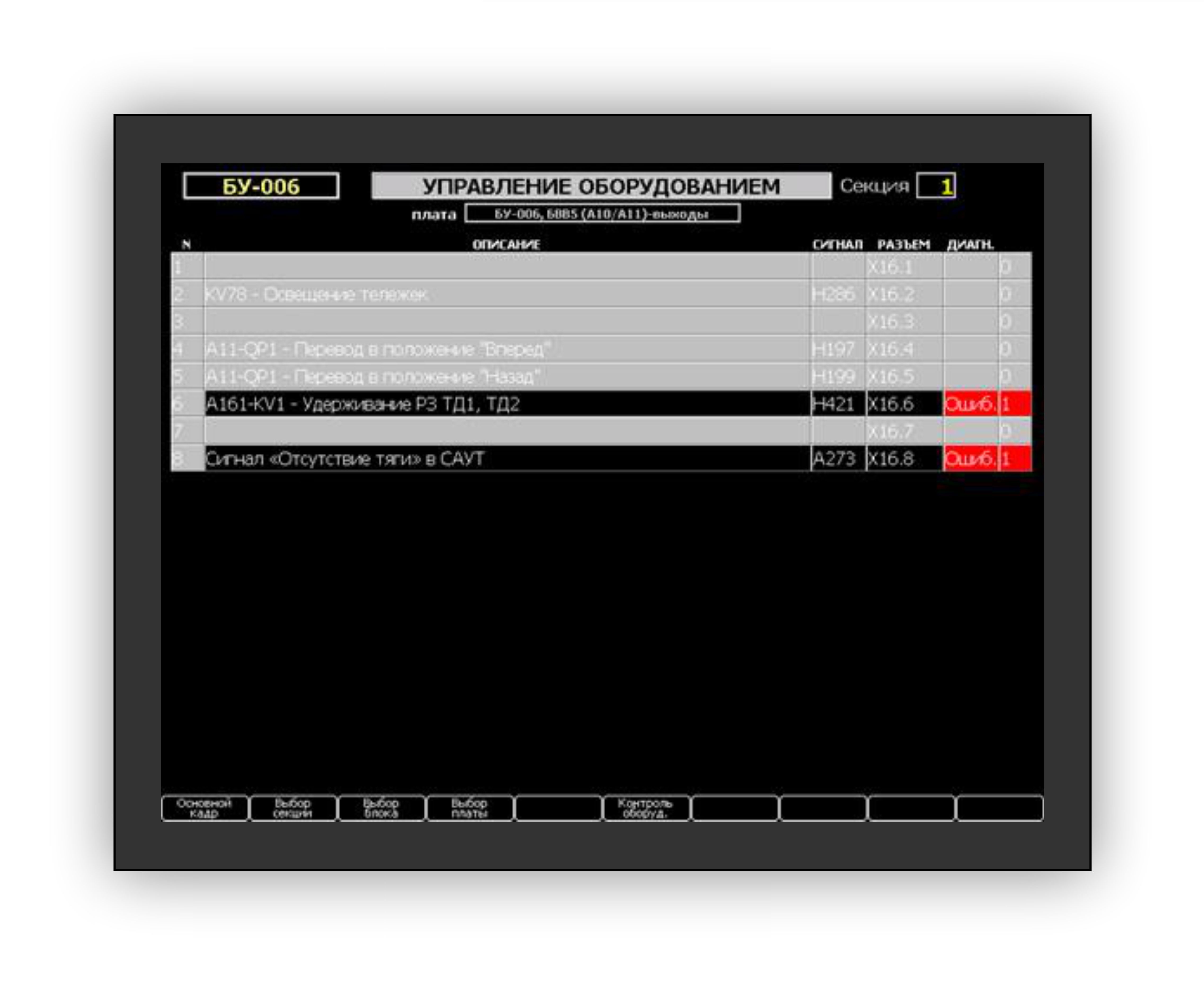

ТЧМ нажал клавишу 5 на кадре ОСНОВНОЙ КАДР, отображается кадр УПРАВЛЕНИЕ ОБОРУДОВАНИЕМ. Определите, какая информация отображается на кадре.

Ответ

Информация о выдаче аппаратурой МСУД сигналов управления оборудованием электровоза

Вопросы

ТЧМ открыл кадр УПРАВЛЕНИЕ ОБОРУДОВАНИЕМ и переключал секции в ходе движения электровоза. Определите, какая информация отображается при переключении секций.

Ответ

Диагностическое состояние входного каскада

Вопрос

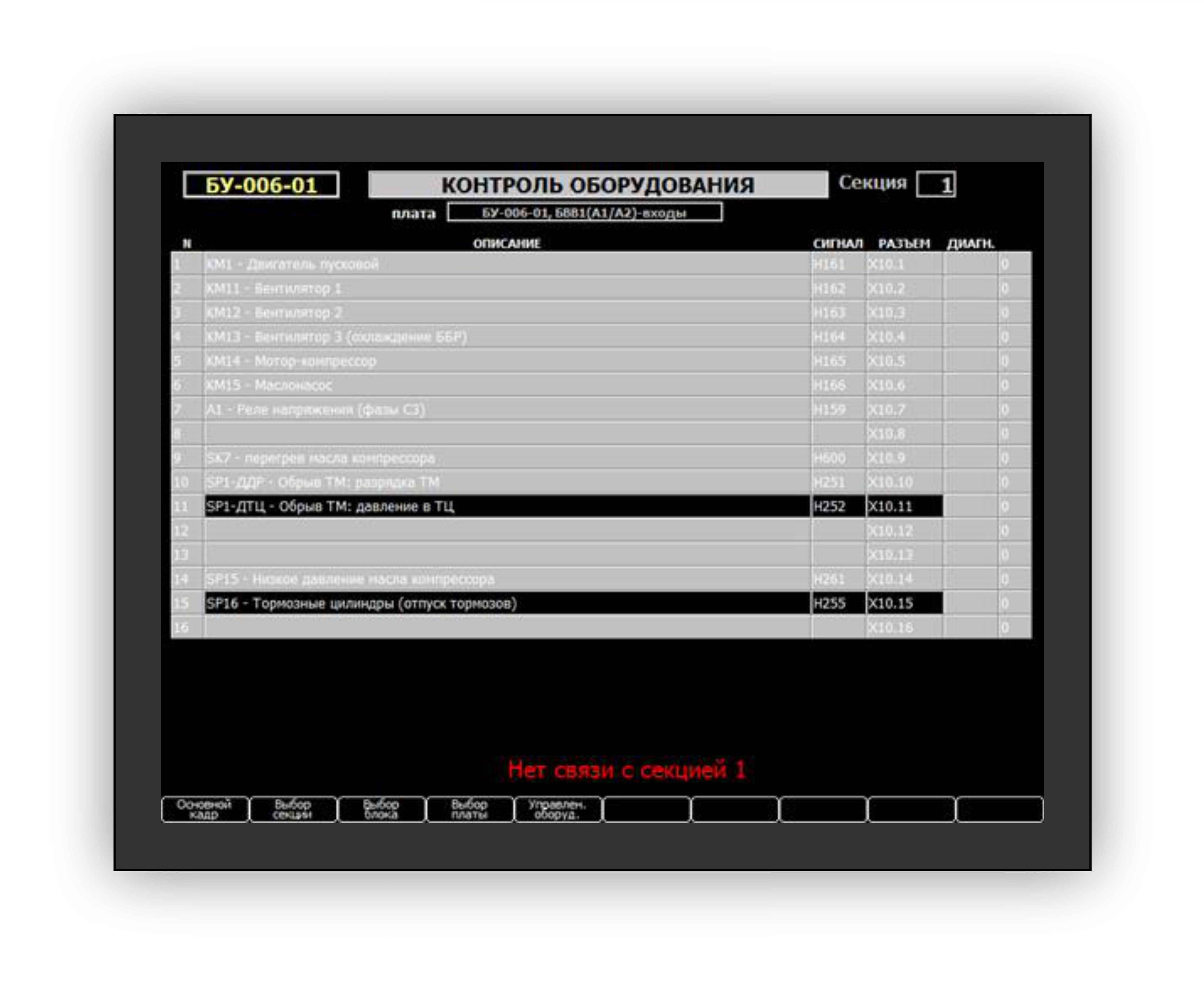

ТЧМ необходимо проконтролировать состояние индикаторов, отображающих подключения контакторов электродвигателей.

Ответ

KM1, KM11–KM15

Вопрос

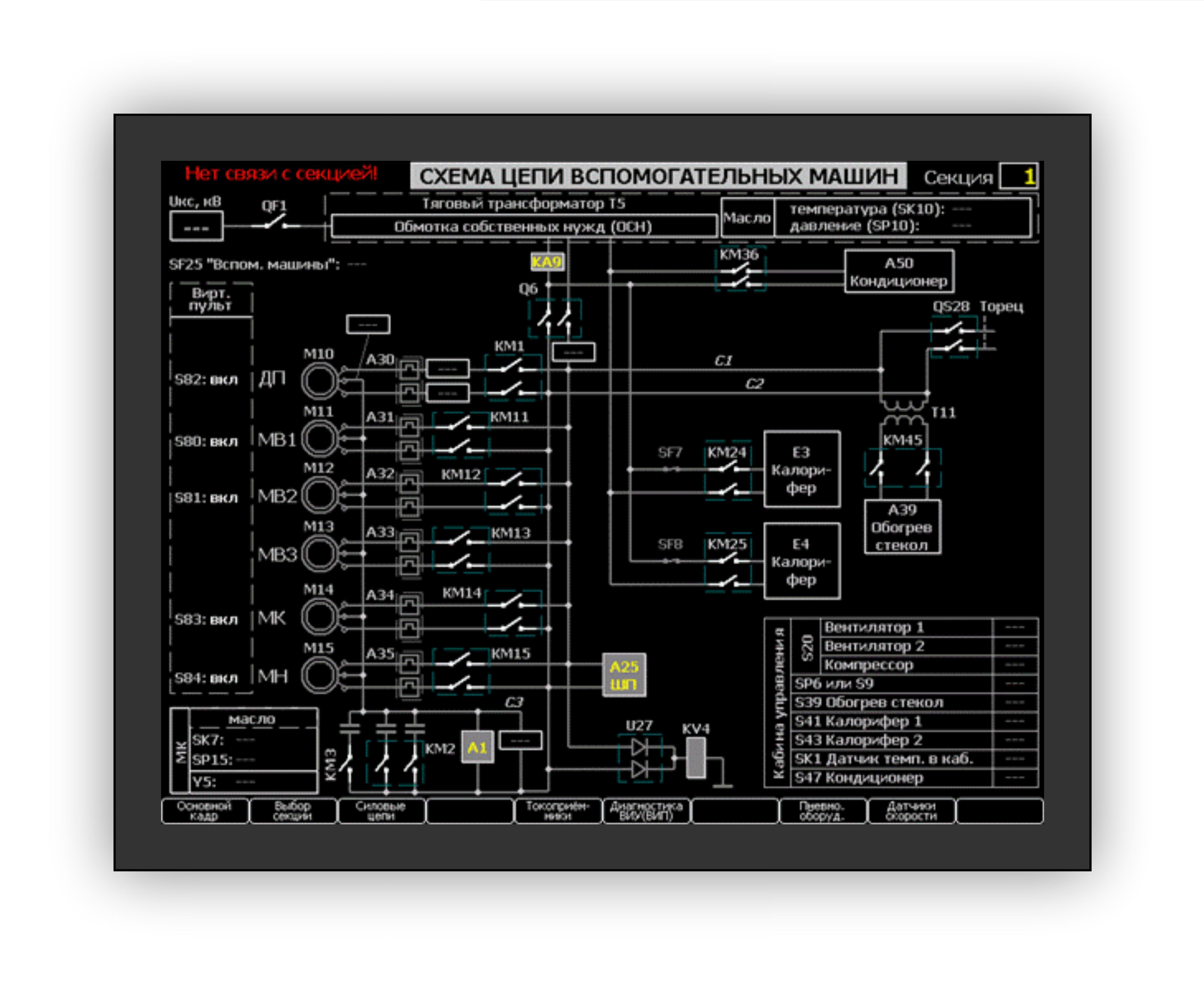

ТЧМ, включив кадр схемы цепей вспомогательных машин, увидел надпись красным цветом. Определите надпись.

Ответ

Нет связи с секцией

Вопрос

Определите откуда ТЧМ получает информацию о состоянии контролируемого пневмооборудования, отображаемой на кадре пневматического оборудования.

Ответ

От датчиков и сигнализаторов давления, по CAN-интерфейсу от системы КЛУБ-У

Вопрос

Определите надпись отображаемой в поле «SK7» (температура масла).

Ответ

Обозначение и краткое описание сигнала

Вопрос

Определите какие надписи могут появляться в поле «Y5» на панели управления электровоза 3ЭС5К.

Ответы

«---», «---», «---» – означают отсутствие связи с текущей секцией

«Разгрузка» – соответствуют сигналам о температуре масла, давлении масла и включении вентиля разгрузки
